2018年08月27日

風呂場の混合水栓TOTO TMG40CRXが水漏れするので開閉ユニット部 TH577交換して修理した。開閉ユニット


風呂場のシャワーから水がもるので直した。
交換したのは開閉ユニット部 TH577とついでに926102W スペーサ(THA1-6)も換えた。
混合水栓TOTO TMG40CRXの水漏れ修理。

https://amzn.to/2MRJpif
https://amzn.to/2wdpPn8


本体。TOTO TMG40CRX

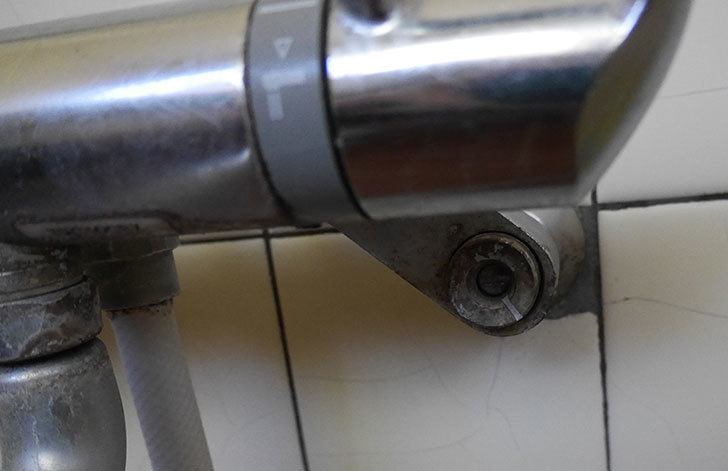

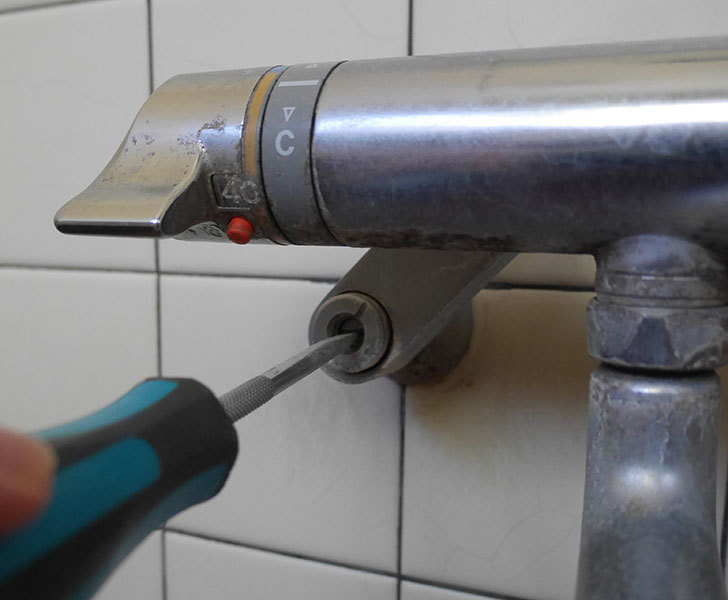

マイナスドライバで左右の止水栓を締めて水を止める。

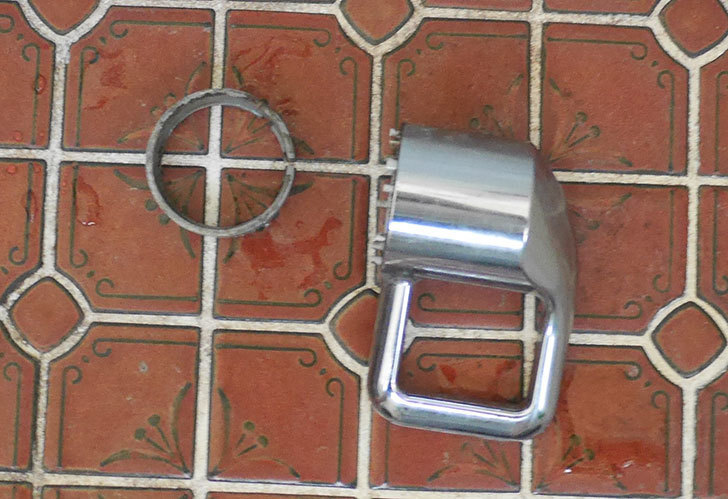

右のハンドルを引き抜く。水平に引っ張れば抜ける。

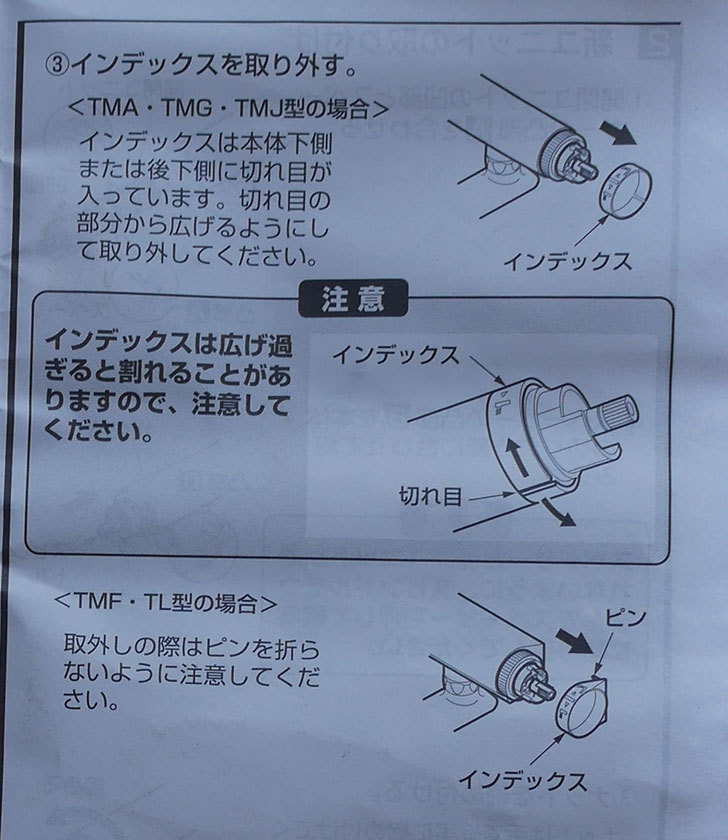

インデックスを外す。



ナットを外す。

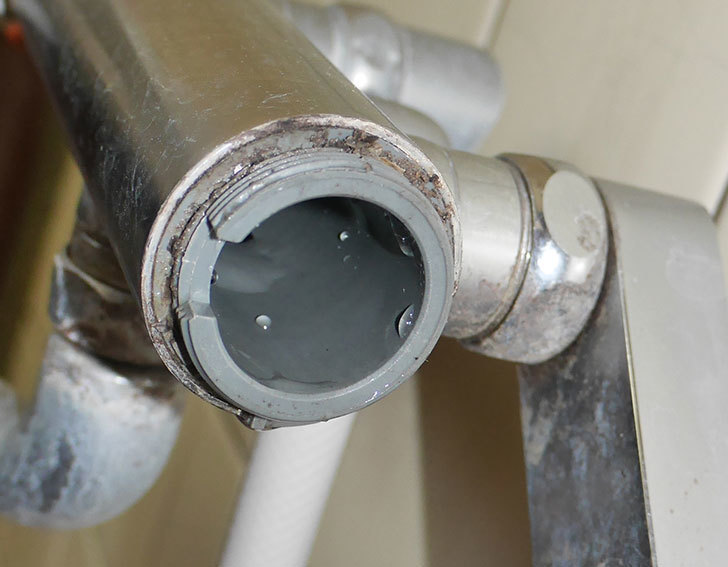

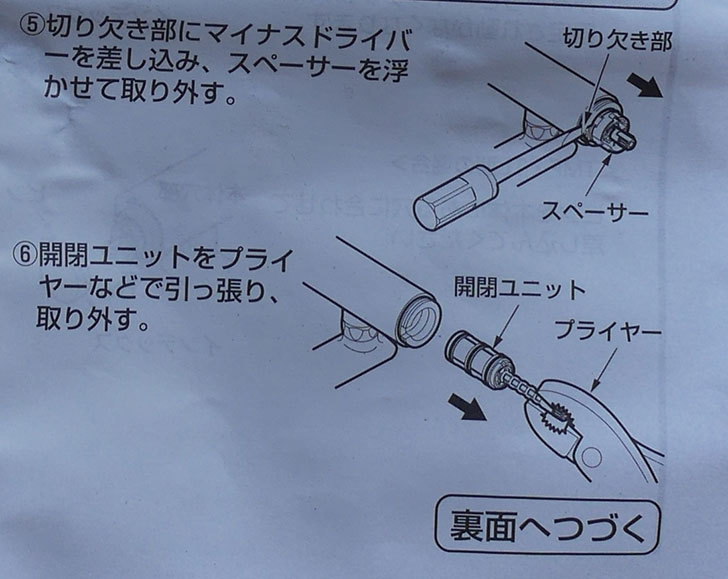

スペーサーを外して開閉ユニットをプライヤーで引き抜く。
開閉ユニットはかなり固かったの力を入れて引き抜いた。

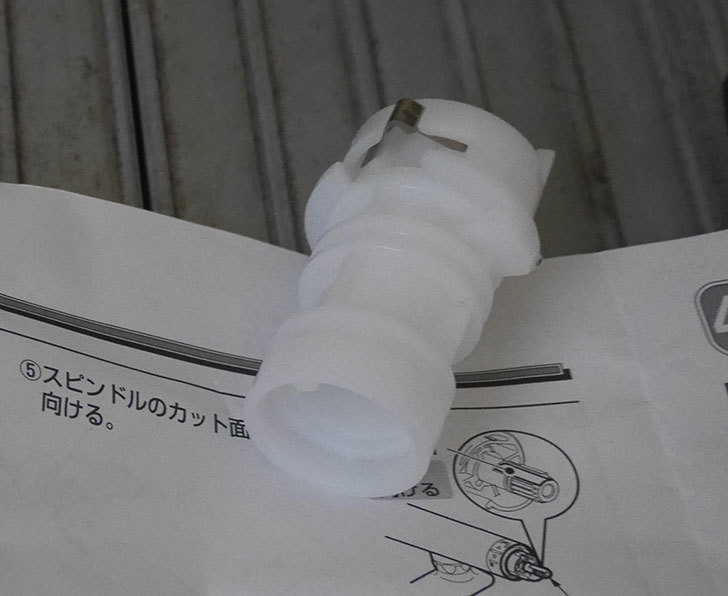

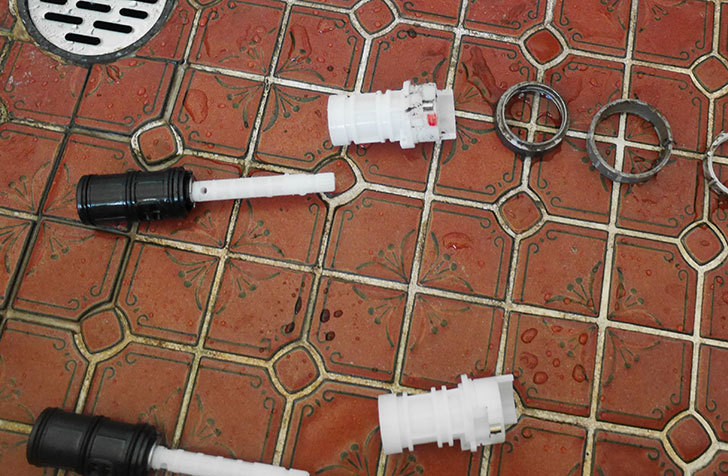

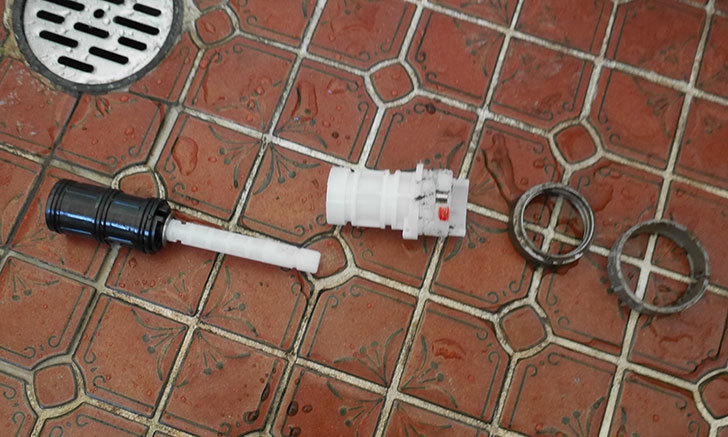

上が外したパーツで下が交換用のパーツ。
再利用するパーツは歯ブラシで掃除した。

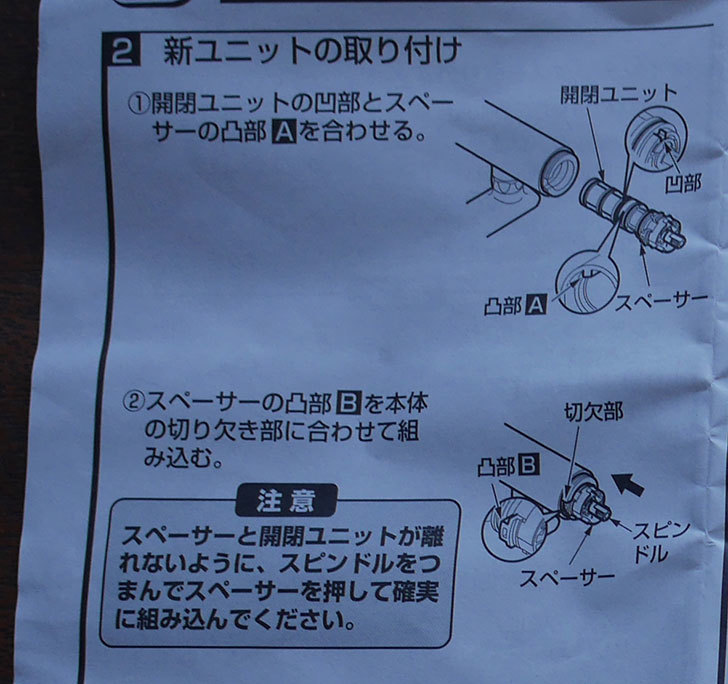

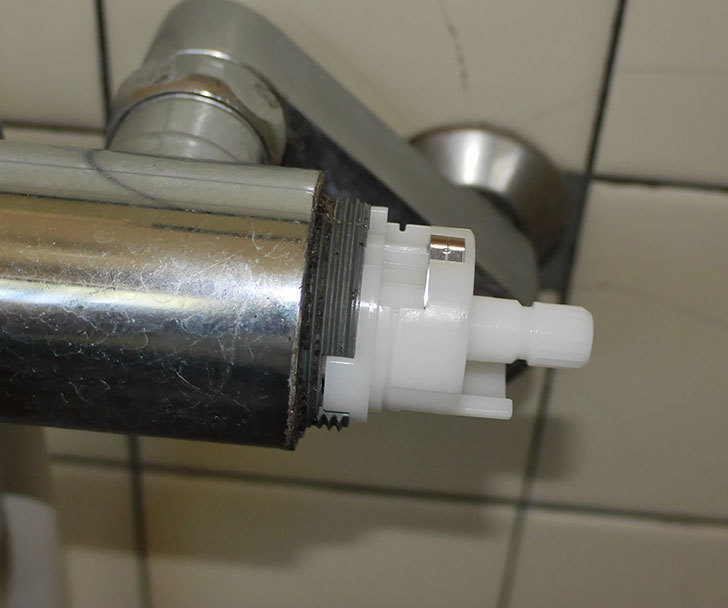

新パーツを取り付ける。

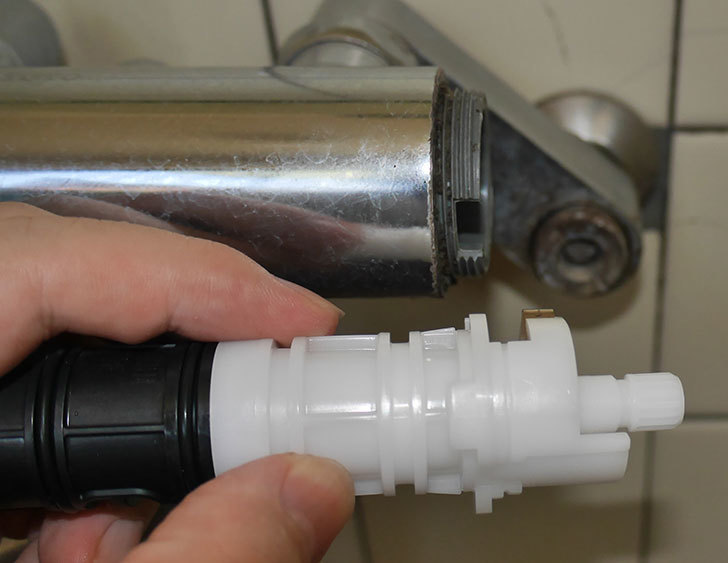

凸部を併せるとピッタリ繋がる。

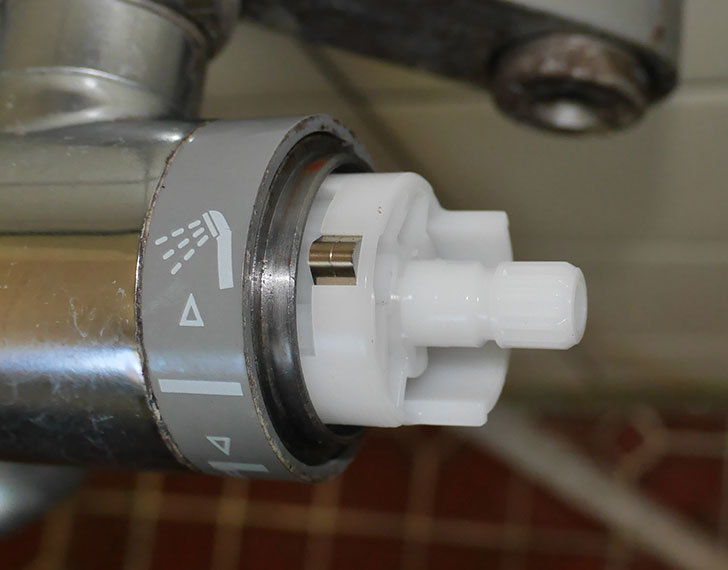

ナットを締め付ける。

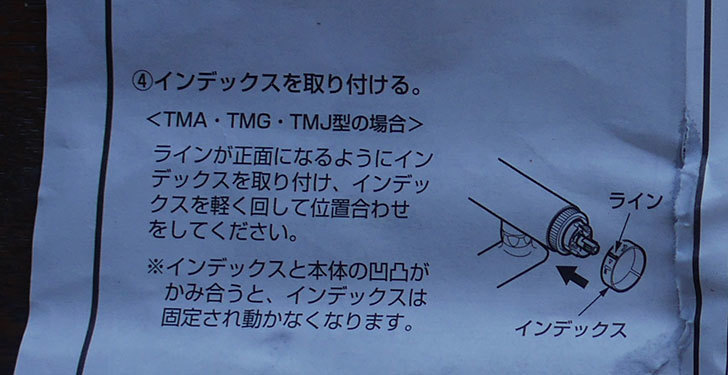

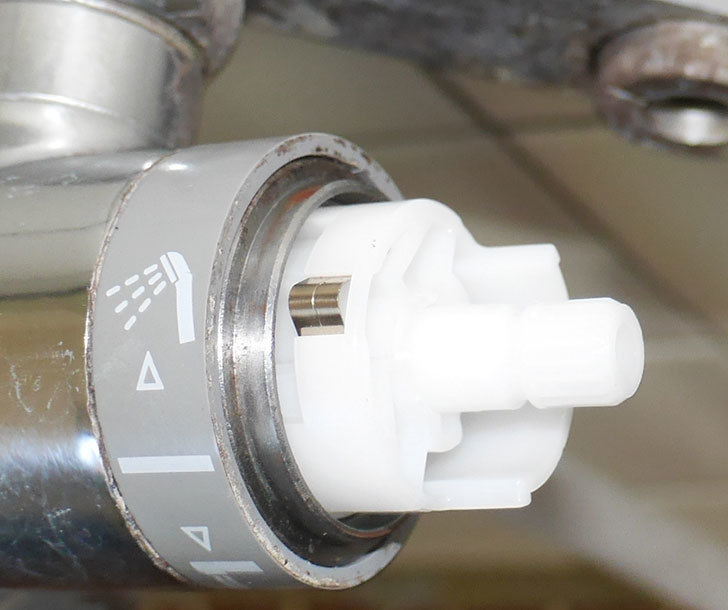

インデックスを取り付ける。



切り換えハンドルを取り付ける。

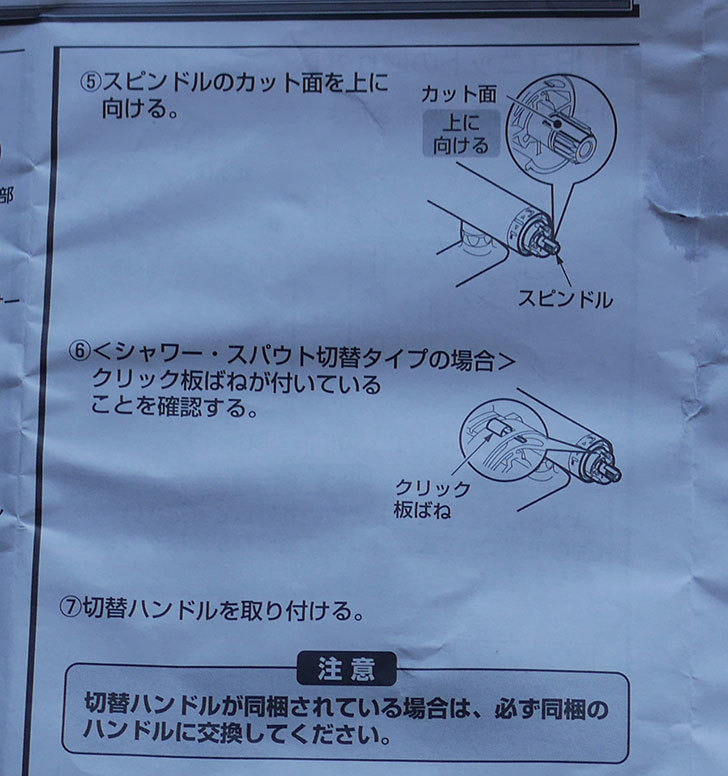

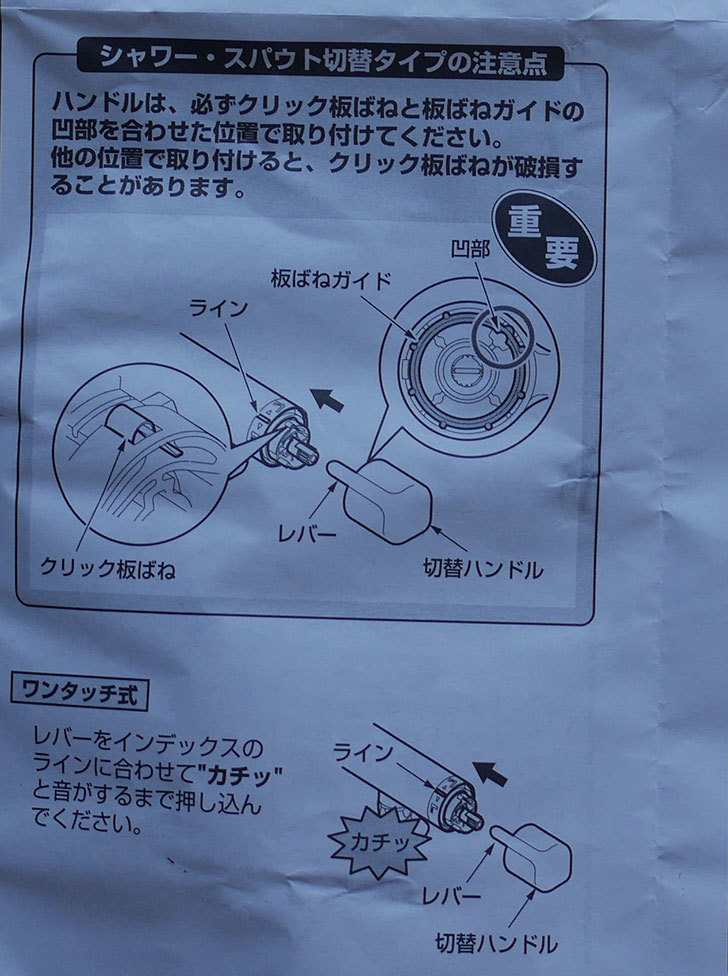

金属部分がクリック板ばねでシャワーとカランを切り換えるときにカチカチ音が鳴る。音がカチカチなっていれば交換する必要な無いと感じた。特にへたりは無かったけど買ったので一応交換したけど。




止水栓をマイナスドライバで戻して完成。
水漏れは問題なく直った。
