パナソニック EC5117WKPを取り付けた。メロディサイン(玄関チャイム)

壊れて交換用に買ったパナソニック EC5117WKPを取り付けた。
ドアのスイッチ部分と配線は問題ないので既存の物をそのまま流用した。
取り付けてあった壊れたチャイムはEC522って物。ファミマのチャイムの音らしい。

パナソニック EC5117WKP(ホワイト) メロディサイン


壊れたEC522のフタを開ける。


ネジを外して取り外す。

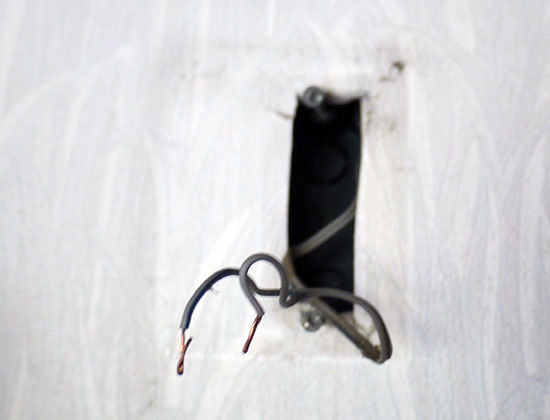

配線を外す。


EC5117WKPに外した配線を繋ぐ。固定する前に導通テスト。問題無く作動したので壁に取り付ける。


ねじ穴の位置は普通のコンセント規格なので、EC522と同じ位置でそのままネジを流用した。


フタをして取付完了。無事完成。


説明書を読むと同じ物を並立配線が可能みたいなので、追加も検討中。


複数取付の配線図。


電装品もネットで安く買えるようになったので、凄く便利だった。
